軸流風機與離心風機串聯吸氣特性的試驗
2、 試驗結果與分析
2. 1 單風機吸氣性能

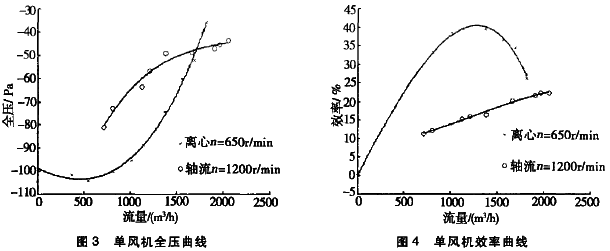

圖3、圖4分別是單機吸氣試驗得到的軸流和離心風機單機吸氣性能曲線[ 7, 8 ] 。兩種風機的轉速分別是1200、650r/m in, 其最大流量基本相等。
由圖3、4可知, 軸流風機的壓力低而離心風機的壓力高, 軸流風機的效率較低, 且參數的變化趨勢符合軸流和離心風機的特點, 從而證明本試驗方案和測試手段的正確性, 為進行風機串聯性能試驗研究提供了依據。

2. 2 軸流風機和離心風機串聯吸氣性能
    圖5~ 7是軸流風機轉速1200r /m in, 離心風機轉速720r /m in串聯工作時, 兩種風機分別為一級或二級的吸氣性能曲線, 圖中還包括兩風機單獨運行時的性能曲線和將兩風機單獨運行曲線疊加計算的理論疊加曲線。
    由圖5~ 7知, 軸流風機與離心風機為一級時的串聯全壓曲線、功率曲線、效率曲線基本重合, 說明兩種風機在管道系統中的先后位置對串聯吸氣特性沒有影響。由圖5可以看出, 實測的串聯全壓曲線與理論疊加曲線形狀基本一致, 但在同一流量下的串聯全壓略低于兩單機的理論疊加, 說明兩種風機串聯基本符合壓力的疊加規律, 即在同一流量下的壓力等于兩串聯風機單獨運行時壓力的疊加, 而實測值稍低說明在串聯系統中管道會形成一定的壓力損失。從串聯后的全壓則曲線看, 在小流量區域的壓力較高, 流量增加壓力急劇減小。因此, 軸流和離心風機串聯適用于管道系統阻力大的工況, 這樣可發揮離心風機壓力高的性能優勢。
    圖6是串聯后的功率曲線, 可以看出, 串聯后的實際功率低于兩單機的理論疊加值, 表明這兩種異類風機串聯較為理想。
    圖7表明, 軸流風機與離心風機的串聯效率比軸流單機高, 而低于離心單機, 效率曲線的形狀和離心單機相同,隨流量增加變化比較緩和, 高效率區域增大, 串聯后的效率曲線得到了改善, 提高了串聯系統工況的適應范圍。此外, 試驗還表明, 軸流風機和離心風機串聯工作時, 為了達到高效率且可靠的運行結果, 應使一級和二級風機的流量基本相等。石家莊風機廠
3  結論
( 1)軸流風機與離心風機串聯, 其先后位置對串聯吸氣性能基本沒有影響, 因此對于軸流風機和離心風機串聯系統, 兩風機的的先后位置可以任意變動。
( 2)軸流風機與離心風機串聯后的全壓基本符合兩單機全壓的疊加規律, 實測值略低是串聯系統中存在一定的壓力損失造成的。
( 3)串聯吸氣性能曲線與單風機比, 串聯全壓在小流量區域顯著增加, 改善了風機性能, 適用于管道系統阻力較大的工況。
