收縮角對無葉風扇性能的影響

為了進一步研究收縮角對無葉風扇出風效果的影響,最終確定收縮面形式,本文在其他結構參數不變的前提下又設計了兩種夾角:10°和30°。圖2.18為不同0下距風扇前1m處最大風速和1m處主風區面積的對比圖,由圖可以看出隨著e增大,出風口前Im處最大風速逐漸增大,但是主風區面積卻逐漸減小,所以不能過于追求最大速度而忽視感風面積,0存在一個最佳值。

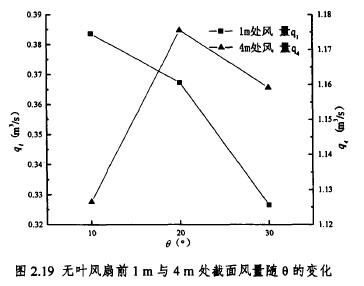

圖2.19為不同收縮角e下風扇出風口前1 m處總風量對比圖,由圖可以看出隨著0增大,通過Im處截面總風量逐漸降低,這與圖2.18中Im處主風區面積變化趨勢相同。這主要是因?yàn)?增大,無葉風扇前Im處聚風效果明顯,主風區與周圍空氣接觸面積減小,空氣帶動能力降低。由圖還可以看出隨0增大,4 m處截面總風量先增后減,在20°時風量最大,這是因?yàn)檫h(yuǎn)場流量主要是由中心最大風速和主風區面積共同決定,最大風速越大,與周圍空氣速度梯度越大,空氣帶動效果越好,主風區面積越大,與周圍空氣接觸面積增大,帶動效果越好,而這兩者與e存在相反關系,綜合結果是e為20°時遠場風量最大,即無葉風扇風量放大效果最佳,Im前風量放大14倍,4 m前風量放大44倍。因此,選擇e為20°的無葉風扇為最終方案。

2.4入口速度環量對無葉風扇性能的影響

上文無葉風扇的研究基于進口氣流速度方向垂直于風扇進口,這就要求與之配套的風機出口無速度環量。而做到風機出口速度完全無環量,難度較大。本節將討論不同入口速度環量對無葉風扇性能的影響,為下文風機后置導葉設計提供參考,在保證進口流量不變的同時,增加進口旋轉速度分量。圖2.20為入口速度包含不同旋轉速度分量時無葉風扇1m前最大風速以及無葉風扇壓阻的變化圖,研究對象依然是收縮角為20°的無葉風扇。

由上圖可以看出,隨著入口旋轉分量的增加,無葉風扇Im前最大速度先保持不變,后減小,這主要是因?yàn)?a href="http://www.xunyis.com">石家莊風機隨著旋轉分量的增加,無葉風扇內部流動更加復雜,影響出風匯聚效果;而無葉風扇壓阻變化趨勢則與之相反,但旋轉分量小時,壓阻變化不大。由圖可以說明無葉風扇入口可以存在旋轉分量,當不超過一定值時對無葉風扇性能基本無影響,在本例中臨界旋轉分量為2.9 m/s。

2.5小結

本章闡述了具有收縮內表面無葉風扇的設計思路,以此為依據設計了一款小間隙無葉風扇;對無葉風扇流場特性進行數值研究,驗證了設計思路的可行性,為新型無葉風扇設計提供了參考。同時本章還研究了收縮角、進口速度環量對無葉風扇性能的影響,得到以下結論:

(1)隨著收縮角e增大,小間隙無葉風扇出風口前m截面處最大速度逐漸增大,但是主風區面積卻逐漸減小;另外隨著0增大,無葉風扇出風口前Im處截面總風量逐漸降低,而4m處截面總風量則先增后減,在20°時風量最大,綜合考慮各項指標,e為20°的無葉風扇性能最佳;

(2)隨著入口旋轉分量的增加,無葉風扇Im前最大速度先保持不變,后減小;并且旋轉分量小時,無葉風扇壓阻變化芯片解密不大。這說明不超過一定值時無葉風扇入口旋轉分量對無葉風扇性能影響較小。
